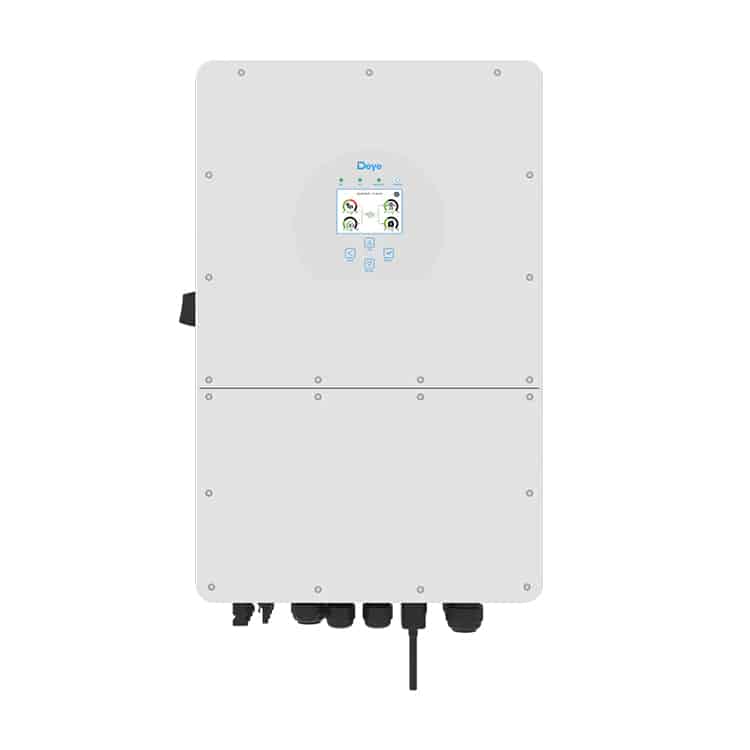

El Deye SUN-20K-SG01HP3-EU-AM2 es un inversor híbrido trifásico de alto voltaje con una potencia nominal de CA de 20 kW, diseñado tanto para aplicaciones conectadas a la red como aisladas. El inversor actúa como controlador central de energía en instalaciones fotovoltaicas que utilizan baterías de alto voltaje (pila de baterías HV ±160-700 VCC) y una o varias cadenas fotovoltaicas.
El inversor está equipado con dos seguidores MPPT independientes, cada uno con una o más entradas paralelas.
- Rango de tensión MPPT: normalmente 150-850 VCC
- Máx. Tensión de entrada de CC: ~1000 VCC
- Máx. Potencia de entrada de CC: ±26 kWp para la variante de 20 kW
El amplio rango MPPT permite configuraciones en serie de 12-18 paneles por cadena (dependiendo de la Voc). El bus de CC interno es de alto voltaje, lo que aumenta la eficiencia de conversión de energía y reduce las pérdidas térmicas. La entrada FV cuenta con detección de polaridad inversa de CC, limitación de corriente de irrupción de CC y protección electrónica contra sobretensiones (SPD tipo II).
El SUN-20K-SG01HP3-EU-AM2 dispone de una salida de alimentación de emergencia (EPS/Backup), totalmente aislada galvánicamente del lado de la red.
- Tiempo de conmutación: < 20 ms
- Potencia máxima: hasta 1,5× nominal durante varios segundos
- Adecuado para cargas críticas
Cuando falla la red, la salida de reserva se alimenta localmente de energía fotovoltaica y/o baterías, con control autónomo de la frecuencia.
Especificaciones técnicas
Aquí tienes algunas especificaciones clave (para la versión de 20 kW):
- Potencia nominal de CA: 20 000 W (≈ 20 kW)
- Potencia máxima de entrada de CC: 26 000 W para la versión de 20 kW.
- Rango de tensión MPPT: aprox. 150-850 V.
- Eficacia: hasta aproximadamente un 97,6% de eficacia máxima; eficacia Euro de aproximadamente un 97,0%.
- Corriente de carga/descarga de la batería (máx.): 50 A para la variante de 20 kW.
- Medidas de entrada/protección: incluye protección anti-isla, DC/APF, caja IP65.
- Peso y dimensiones: 30,5 kg / 408×638×237 mm (para la serie).
- Rango de temperatura: de -40 °C a +60 °C (por encima de ~45 °C con reducción de potencia)
